装配式建筑项目构件吊装施工管控要点

本文通过梳理万科装配式建筑项目管理经验,总结装配式建筑项目构件吊装施工的管控要点。

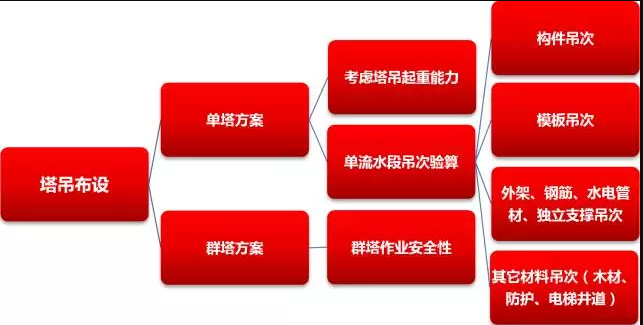

图1 塔吊布设策划


现场道路运输、构件存放策划


1.  道路运输

  • 现场道路通常,严禁掉头。

  • 最小转弯半径保证16m拖挂车转弯达到90°。

  • 综合考虑各作业同时施工,保证错车运输,尽量避免卸货车与混凝土罐车同时作业。

2. 构件存放

  • 卸货点首先需考虑塔吊吊装能力及施工效率。

  • 提前策划现场存放模板数量,要求构件厂上报构件配车方案;确保现场无施工降效的同时尽量保证构件厂满车运输。




专项施工方案验算策划

1. 专项方案内容

  • 进度计划:构件生产计划,构件安装进度计划。

  • 预制构件运输方案:车辆型号数量,运输路线,现场装卸方法。

  • 施工场地布置:场内通道,吊装设备,吊装方案,构件码放场地等。

  • 专项施工方案:构件安装方案,测量方案、节点施工方案,防水施工方案,后浇混凝土养护方案、全过程的成品保护及修补措施等。

  • 施工安全:吊装安全措施、专项施工安全措施。

  • 质量管理:构件安装的专项施工质量管理。

  • 绿色施工与环境保护措施。


2. 验算内容

  • 预制构件运输、码放及吊装过程中按吊装工况进行承载力验算

  • 预制构件安装过程中施工临时荷载作用下构件支架系统和临时固定装置的承载力验算。



构件吊装管控要点


  • 预制构件吊点应通过专门设计和计算制定,并且每构件应有指定的方式(竖立或平放)和指定吊点,在运输和吊装过程中应严格遵守相关规定,严禁随意通过构件钢筋、非起吊用的预埋件、非指定吊点或增减使用指定吊点进行起吊。

  • 以钢筋做吊钩时,必须采用韧性高的圆钢,严禁用螺纹钢作为吊点钢筋。

  • 预制构件吊具应按照单件构件重心位置,设置在平衡点上,保证预制构件能水平起吊。

  • 为防止预制构件起吊时单点起吊引起构件变形,可采用吊运钢梁均衡起吊就位。
