三方面应用实例,带你深度了解预制混凝土(PC)!

来源:建筑工程鲁班联盟(luban360)


预制混凝土简称PC(precast concrete),当前主要用作非结构构件、结构构件、功能性部品三方面应用,我们看一看工程实例的详细解读。



一、非结构构件

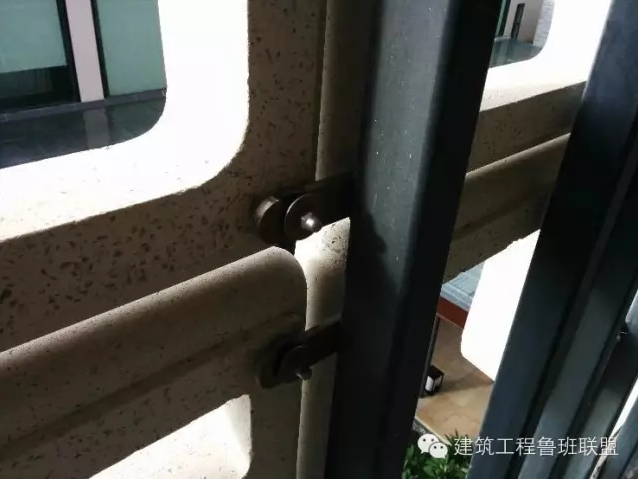

 外挂混凝土构件



虹桥机场航站楼预制清水挂板

▼

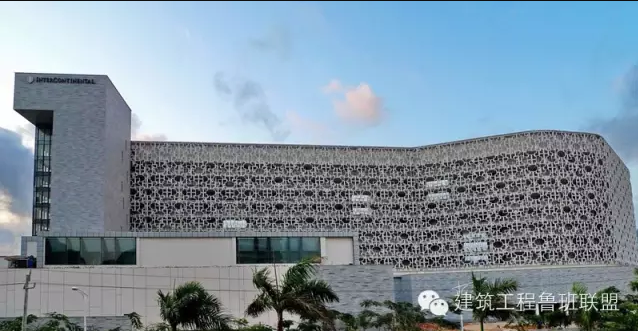

三亚半山半岛洲际酒店预制混凝土幕墙板

▼

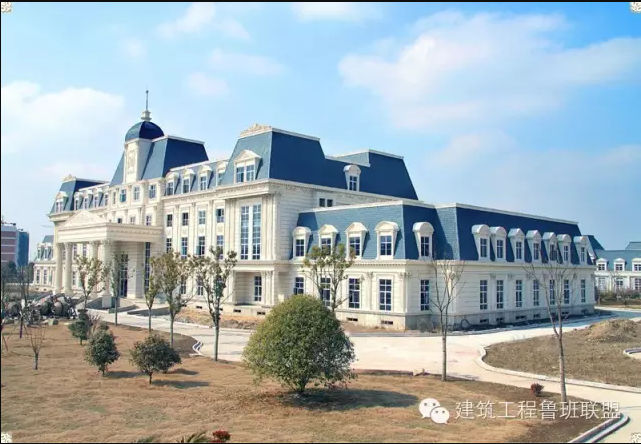

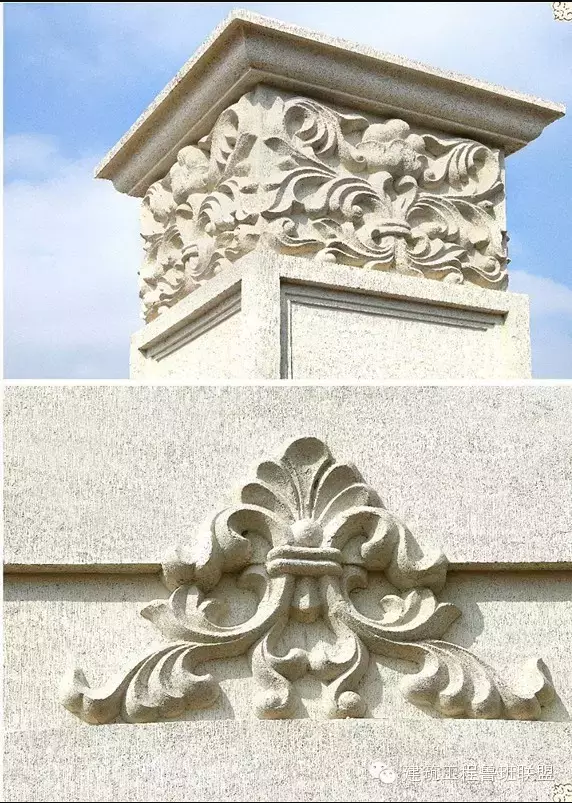

江苏海门卡蒙斯国际酒庄现场预制混凝土装饰构件

▼

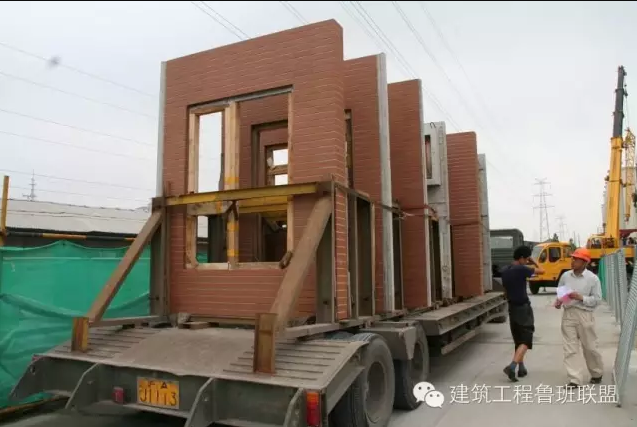

 装饰一体化墙板

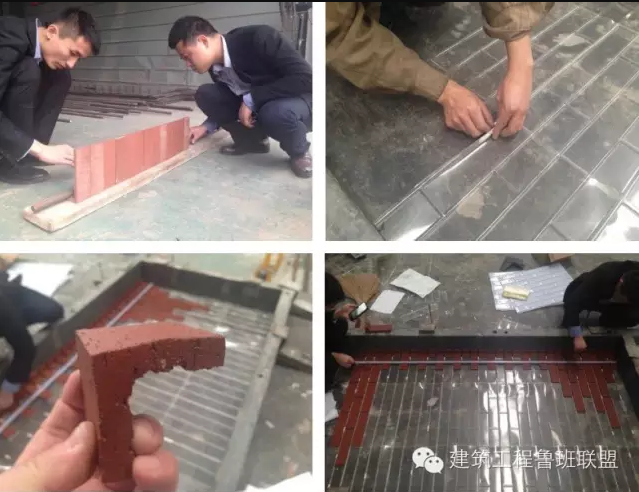

1.瓷砖筛选


2.模具安装

将模具按照图纸要求排布拼接至钢模中,适当增加胶固定。


3.瓷砖铺压

安放后人工踩实。


4.混凝土浇注

浇筑过程防止冲动模具,充分震动以到达密实程度要求。


5.拆模具

养护到要求强度后,轻拆模具,争取模具二次利用。

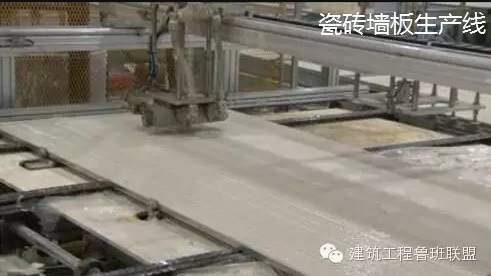

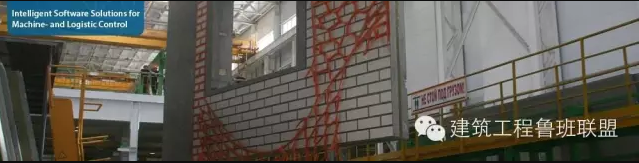

装饰一体化墙板反打流水线

▼

二、结构构件

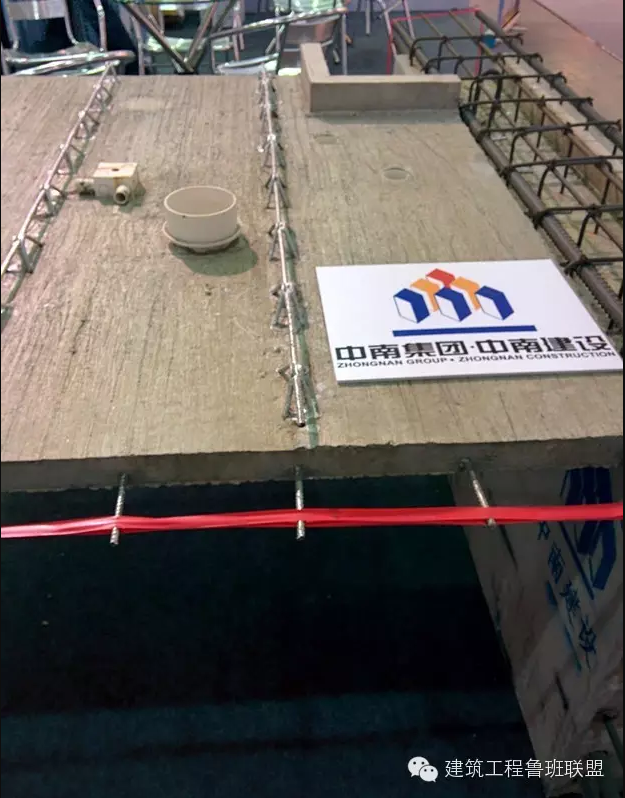

 楼板:钢筋桁架模板



将楼板中部分钢筋加工成钢筋桁架并与钢底模连接成一体。与压型钢板不同,钢底模不参与受力,规避防火问题。


1.经济:受力模式合理综合造价低。

2.便捷:减少现场钢筋绑扎60%以上,无需临时支撑。

3.安全:耐火优于压型钢板组合楼板。


 楼板:叠合楼板



既是楼板结构的组成部分之一,又是现浇钢筋混凝土叠合层的永久性模板,现浇叠合层内可敷设水平设备管线。

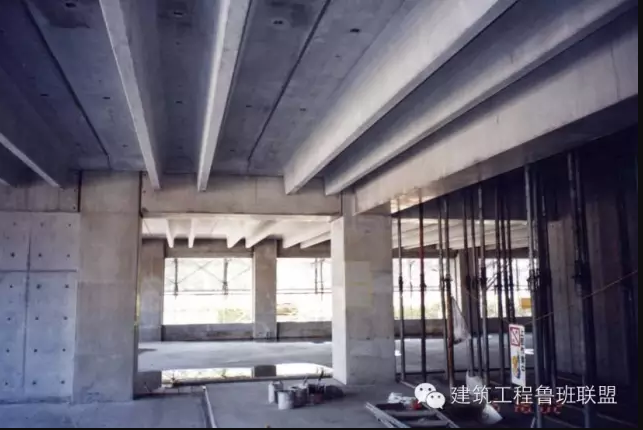

 楼板:双T板



跨度要求较大的建筑可采用预制预应力双T板等,跨度可达20m。

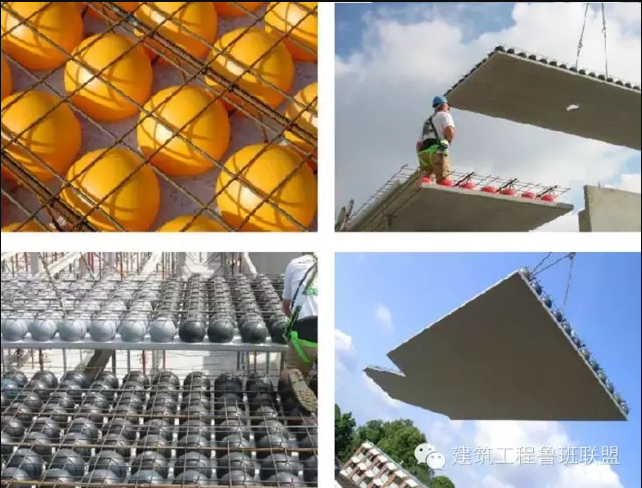

 楼板:泡泡板



属于无梁体系,底部预制,上部现浇的形式。塑料球可减少中部的混凝土用量

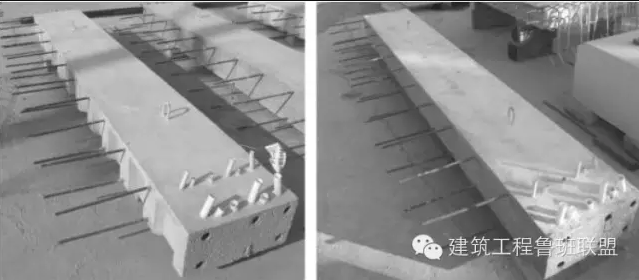

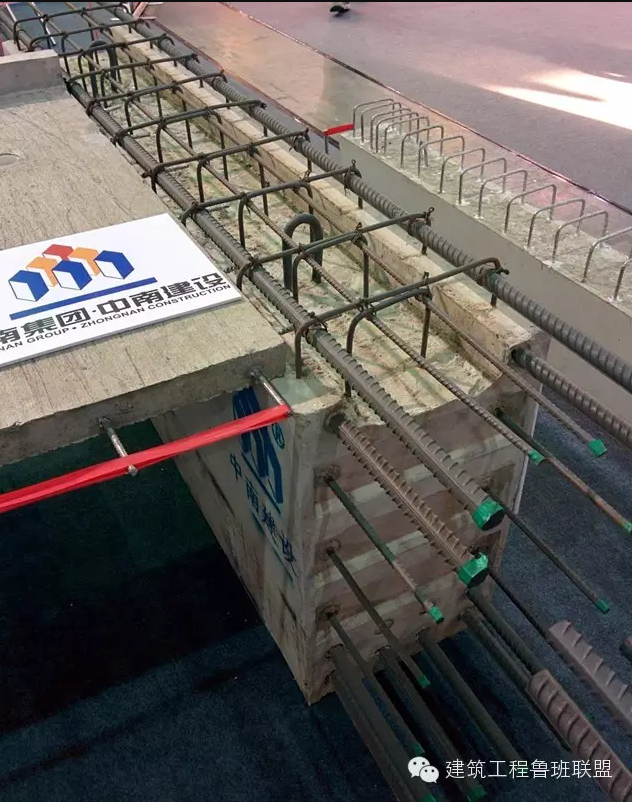

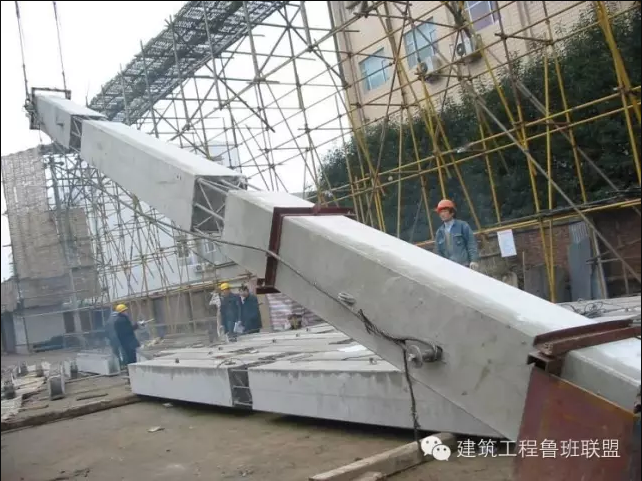

 叠合梁、空壳梁



装配整体式结构中梁分两次浇捣混凝土。


第一次在预制场内进行,做成预制梁;第二次在施工现场进行,当预制楼板搁置在预制梁上之后,再浇捣梁上部的混凝土使楼板和梁连接成整体。


 剪力墙类型



预置墙体洞口公差从50mm减少到5mm,工序减少效率提高,外窗渗漏大幅度减少。


三明治墙


剪力墙也可以预制成夹心墙板,现场浇筑中部夹层,整体性更好。



单面预置墙板


单面预置墙板因现浇占比较多故整体性好,缺点是预制率偏低,现场仍需支模。

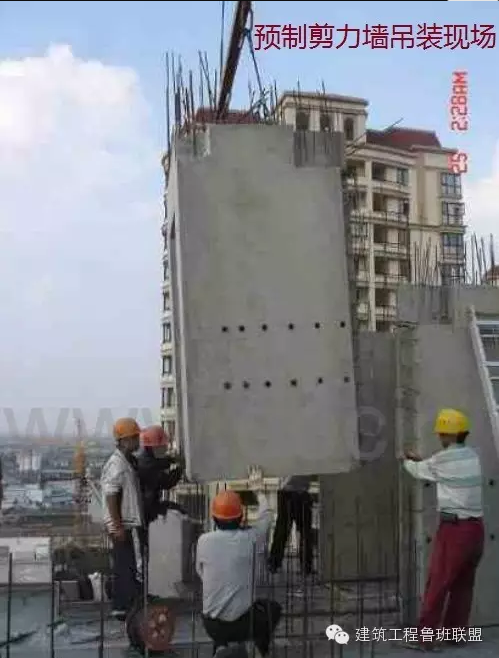

全预制剪力墙


全预制剪力墙竖向连接一般用钢筋套筒预埋于预制墙中,安装时灌注微膨胀砂浆。


 剪力墙连接



现浇连接段+水平现浇带/圈梁:将预制墙板与现浇剪力墙连接为整体。

水平现浇带/圈梁:将剪力墙与楼屋盖连接为整体。

钢筋套筒连接:使竖向钢筋连续。

钢筋搭接连接:使水平钢筋连续。

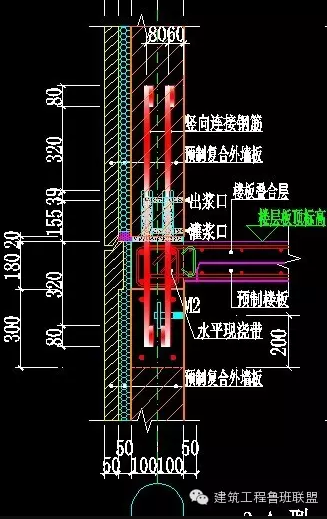

剪力墙层间连接点构造

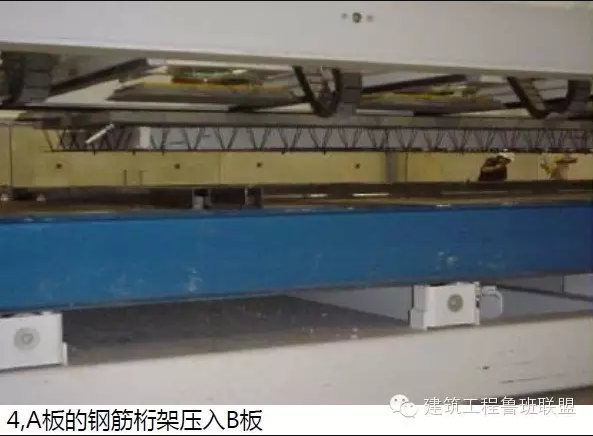

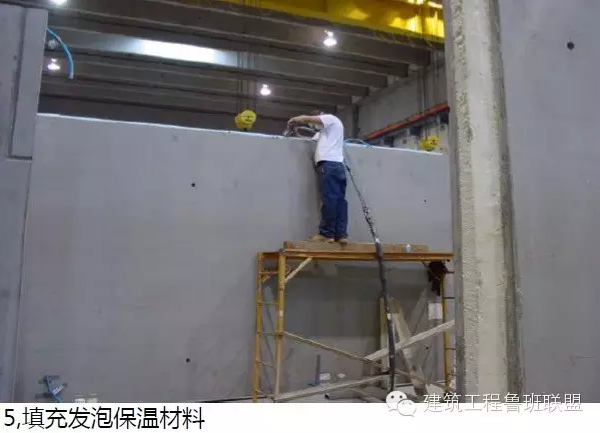

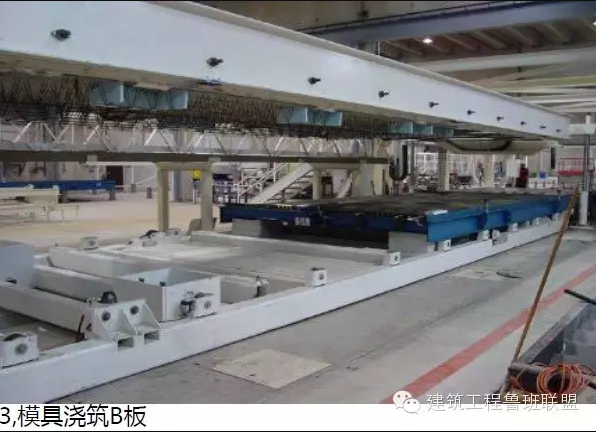

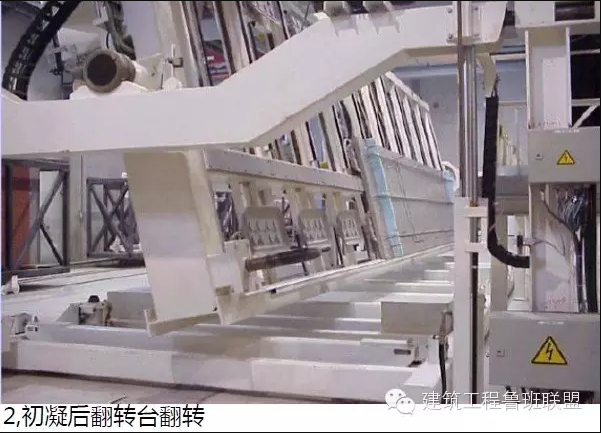

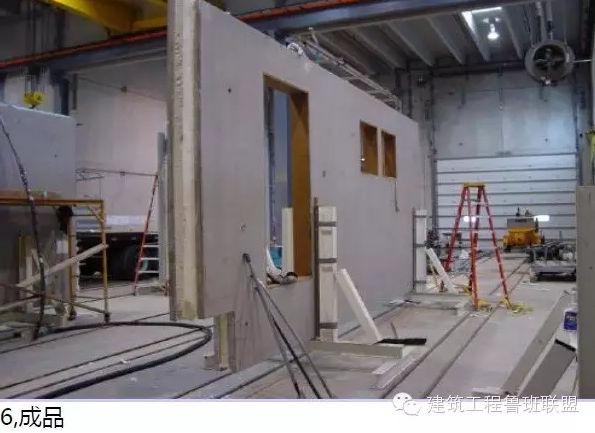

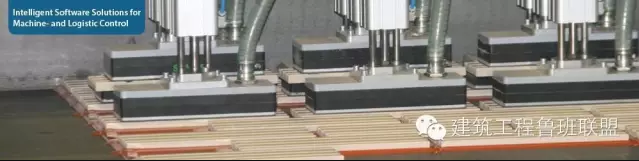

 夹心墙板生产



 预制柱


实体预制柱层高等节点部位留出钢筋,梁板等搭接好后节点现浇成整体,钢筋连接同样采用套筒形式较多。

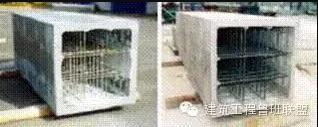

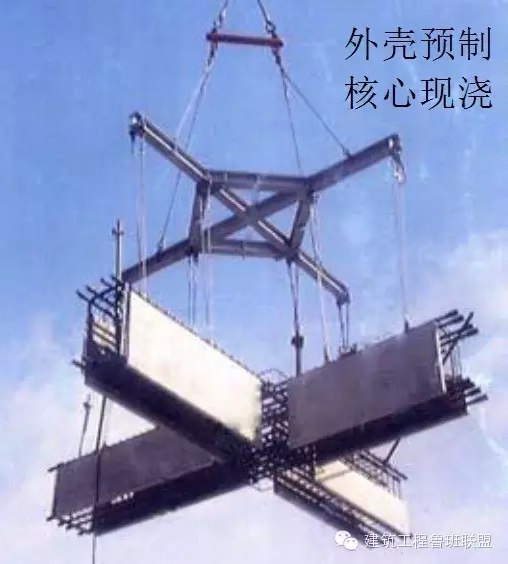

空壳柱吊装到位后芯部与节点整体现浇。国内较少。

 预制柱的连接


柱底安装柱身翻起起吊时保护柱插筋的钢套

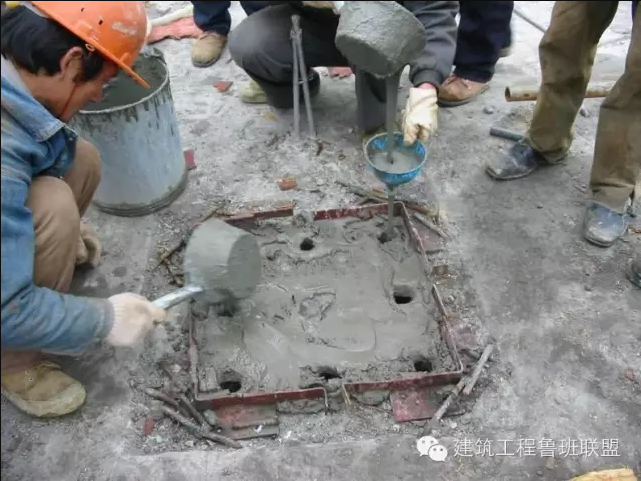

基座预留套筒灌注砂浆后将上层柱吊装到位

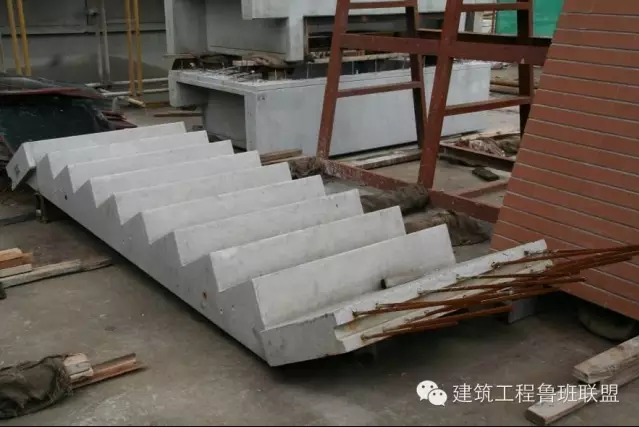

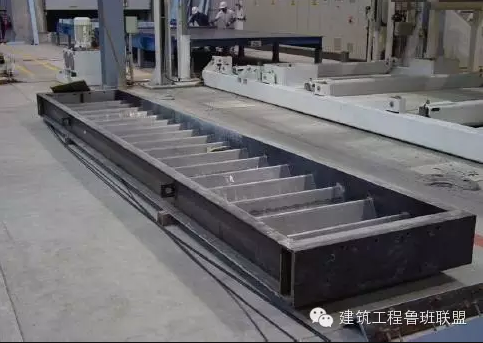

 预制楼梯


 预制阳台


三、功能性部品

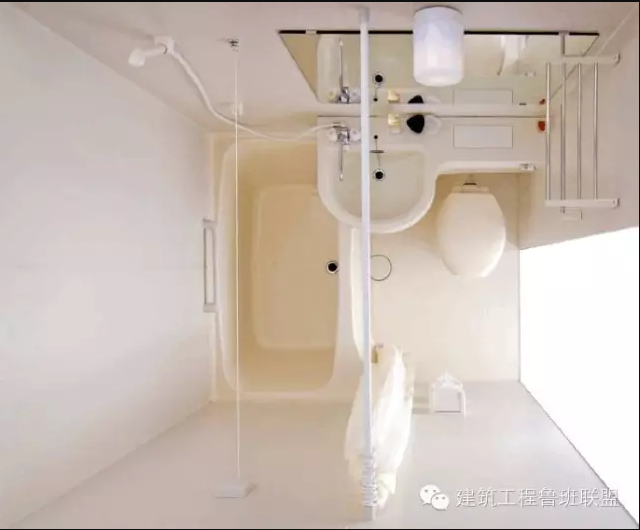

SMC片状模塑料模压材料一体化卫生间

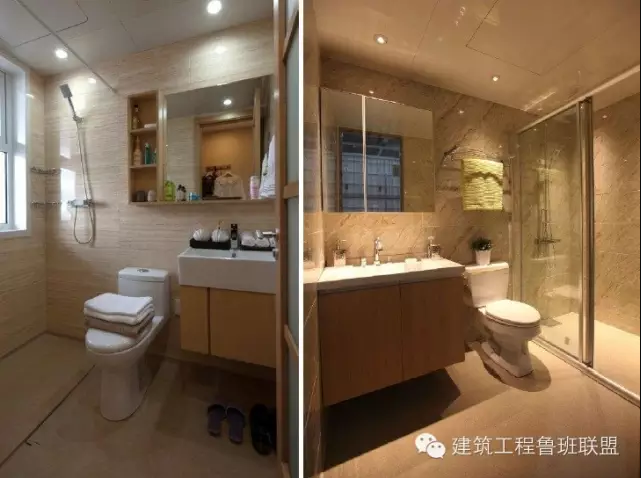

 瓷砖墙板整体卫生间


SMC(仿木纹、仿石材、仿墙布)、彩钢板(仿石材、木纹)、瓷砖、石材等均可作为整体卫生间材料使用。
