装配式建筑PC构件模具6大设计要点,学起来!

来源:建筑产业现代化论坛(ID: China_MCI)


 外墙板模具设计要点





外墙板一般采用三明治结构,即结构层(200mm)+保温层(50mm)+保护层(60mm)。此类墙板可采用正打或反打工艺。建筑对外墙板的平整度要求很高,如果采用正打工艺,无论是人工抹面还是机器抹面,都不足以达到要求的平整度,对后期施工较为不利。但是正打工艺,有利于预埋件的定位,操作工序也相对简单。可根据工程的需求,选择不同的工艺。本文主要介绍反打工艺为主的模具。根据浇注顺序,将模具分为两层,第一层为保护层+保温层,第二层为结构层。第一层模具作为第二层的基础,所以在第一层的连接处需要加固。第二层的结构层模具同内墙板模具形式。结构层模具的定位螺栓较少,故需要增加拉杆定位,防止涨模。



 内墙板模具设计要点



由于内墙板就是混凝土实心墙体,一般没有造型。预制内墙板的厚度一般为200mm,为便于加工,可选用20#槽钢作为边模。内墙板三面均有外漏筋,且数量较多,需要在槽钢上开许多豁口,导致边模刚度不足,周转中容易变形,所有应在边模上增设肋板。


 叠合楼板模具设计要点



根据叠合楼板高度,可选用相应的角铁作为边模,当楼板四边有倒角时,可在角铁上后焊一块折弯后的钢板。由于角铁组成的边模上开了许多豁口,导致长向的刚度不足,故沿长向可分若干段,以每段1.5--2.5m为宜。侧模上还需设加强肋板,间距为400-500mm。




 楼梯模具设计要点

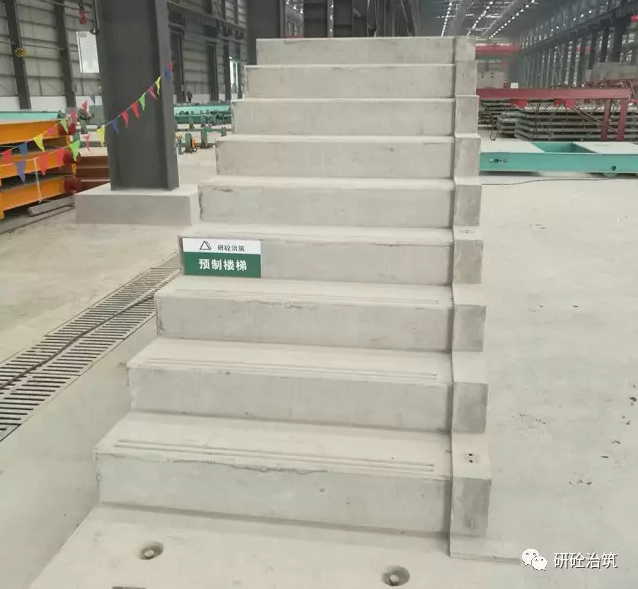

楼梯模具可分为卧式和立式两种模式,卧式模具占用场地,需要压光的面积较大,构件需多次翻转。故推荐设计为立式楼梯模具。重点为楼梯踏步的处理,由于踏步成波浪形,钢板需折弯后拼接,拼缝的位置宜放在既不影响构件效果又便于操作的位置,拼缝的处理可采用焊接或冷拼接工艺。都需要特别注意拼缝处的密封性,严禁出现漏浆现象。


 阳台模具设计要点



为了体现建筑立面效果,一般住宅建筑的阳台板设计为异性构件。构件的四周都设计了反边,导致不能利用大底模生产。可设计为独立式的模具,根据构件数量,选择模具材料。首先考虑构件脱模的问题,在不影响构件功能的前提下,可适当留出脱模斜度(1/10左右)。当构件高度较大时,应重点考虑侧模的定位和刚度问题。


 底模设计要点



面板根据楼层高度和构件长度,宜选用整块的钢板。每个大底模上布置不宜超过3块构件,据此选择底模长度,宽度有建筑层高决定。对于板面要求不严格的,可采用拼接钢板的形式,但需注意拼缝的处理方式。大底模支撑结构可选用工字钢或槽钢,为了防止焊接变形,大底模最好设计成单向板的形式,面板一般选用10mm钢板。大底模使用时,需固定在平整的基础上,定位后的操作高度不宜超过500mm。
