如何看图纸进行钢筋下料和计算?

钢筋的配料


 钢筋配料:钢筋加工前根据设计图纸按不同构件编制配料单,作为签发任务、钢筋领料、钢筋加工的依据。主要工作有:计算钢筋下料长度、填写钢筋配料单、寄料牌。


钢筋弯曲调整值计算


钢筋弯曲后的特点:在钢筋弯曲处,内皮缩短,外皮延伸,而中心线尺寸不变,故钢筋的下料长度即中心线尺寸。

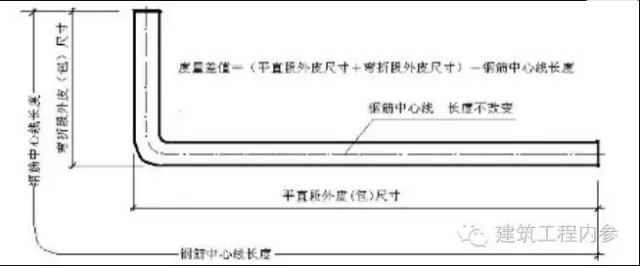

 弯曲调整值:钢筋成形后量度尺寸都是沿直线量外皮尺寸;同时弯曲处又成圆弧,因此弯曲钢筋的尺寸大于下料尺寸,两者之间的差值称为“弯曲调整值”。


    在下料时,下料长度=量度尺寸  弯曲调整值。

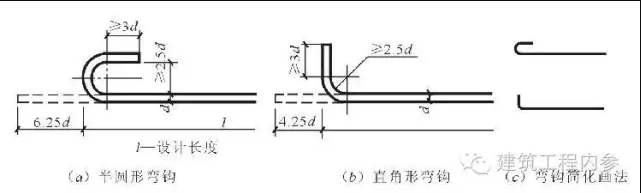

受力钢筋的弯钩和弯弧规定:

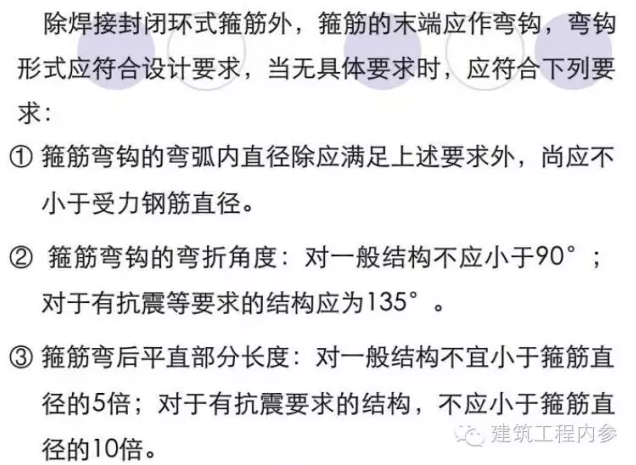

箍筋的弯钩和弯弧规定:

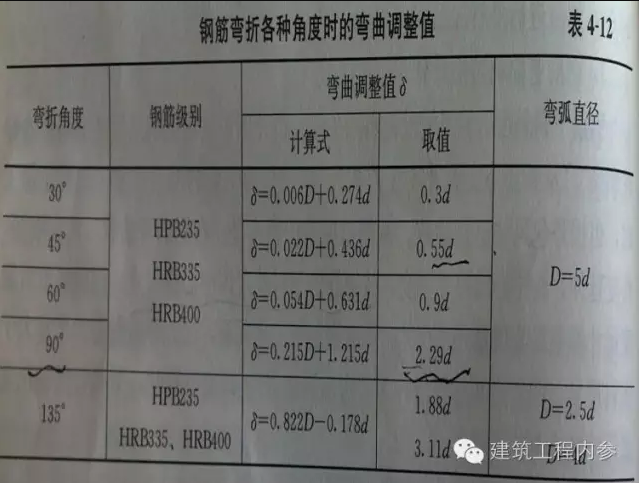

   钢筋弯折各种角度时的弯曲调整值计算


   1)钢筋弯折各种角度时的弯曲调整值:

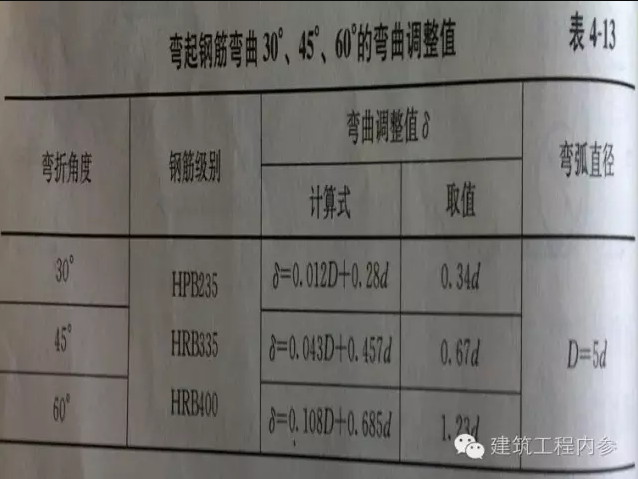

   2)弯起钢筋弯曲30°、45°、60°的弯曲调整值

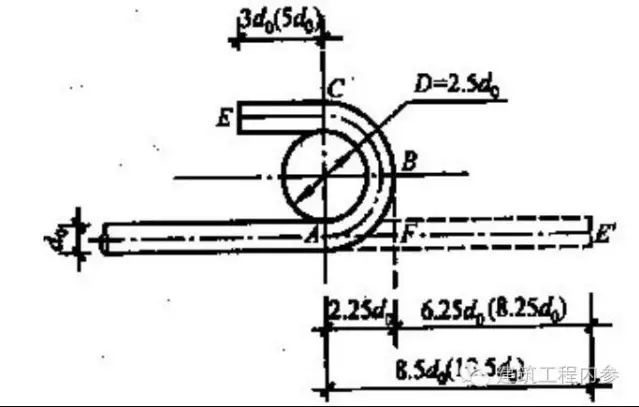

   3) 钢筋180°弯钩长度增加值:

180°弯钩长度增加值长度计算简图

 钢筋下料长度计算


    一般钢筋下料长度计算

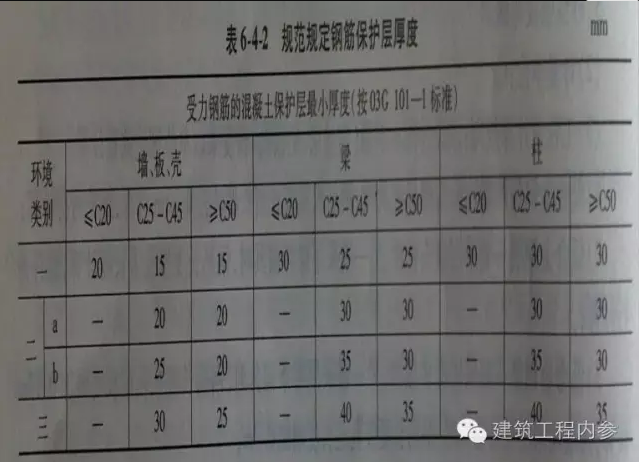

1)直钢筋下料长度=构件长度-混凝土保护层厚度+弯钩增加长度


2)弯起钢筋下料长度=直段长度+斜段长度-弯曲调整值+弯钩增加长度


3)箍筋下料长度=直段长度+弯钩增加长度-弯曲调整值

或: 箍筋下料长度=箍筋周长+箍筋长度调整值


4)曲线钢筋下料长度计算公式为:

   下料长度=钢筋长度计算值+弯钩增加长度


常用箍筋型式



箍筋弯钩增加长度计算

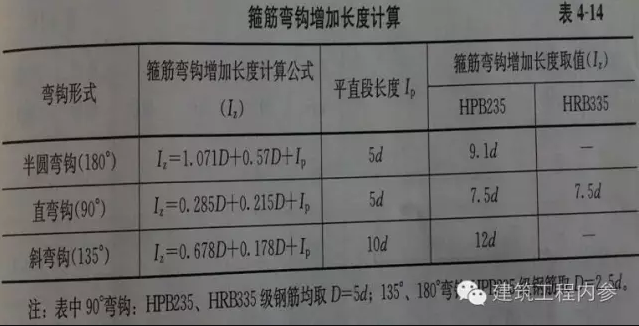

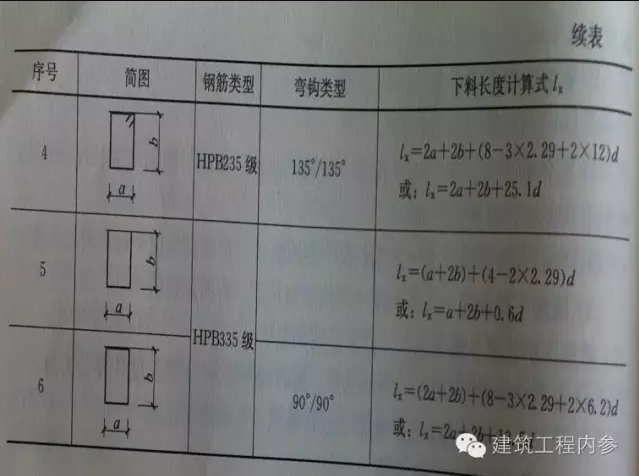

不同箍筋形式弯钩长度增加值计算计算见表4-14;

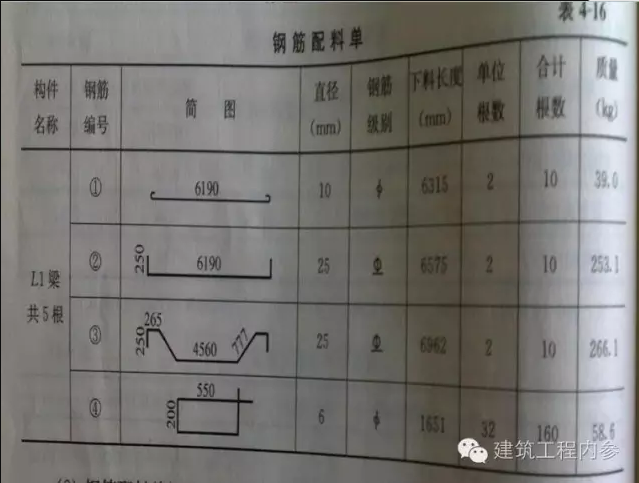

不同形式箍筋下料长度计算式见表4-15。

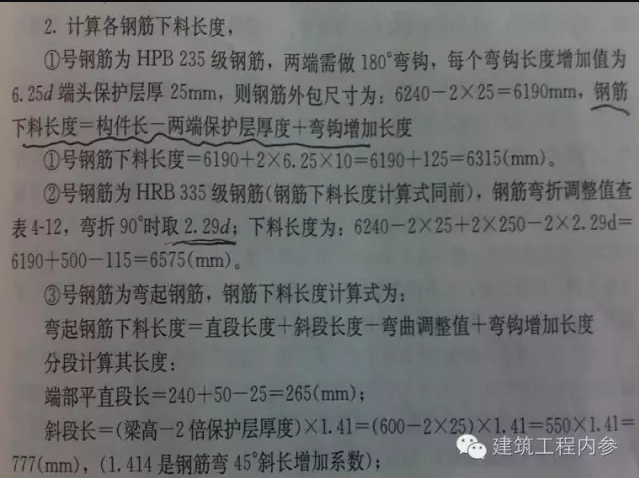

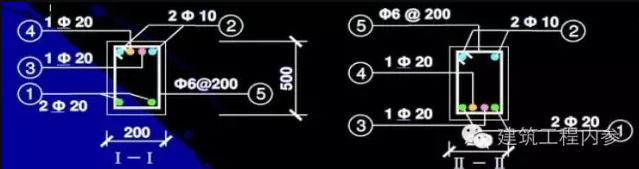

L=6430+2*104+2*6.25*16-2*2.29*16=6765mm


L=(150+265+577)*2+5082+2*6.25*16-2*2.29*16-4*0.67*16=7150mm

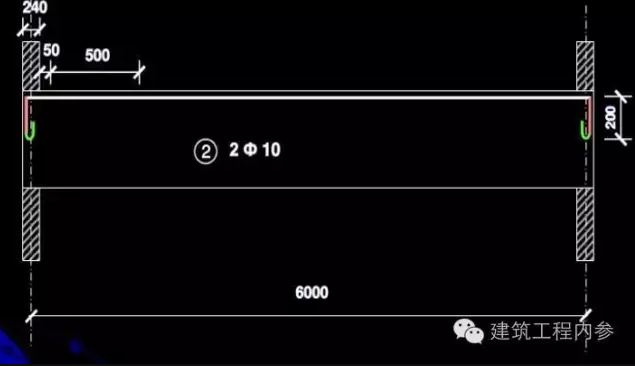

6000+120*2-25*2+200*2+6.25*10*2-2*2.29*10=6673mm

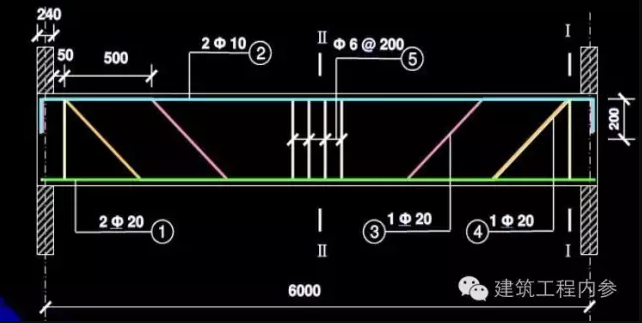

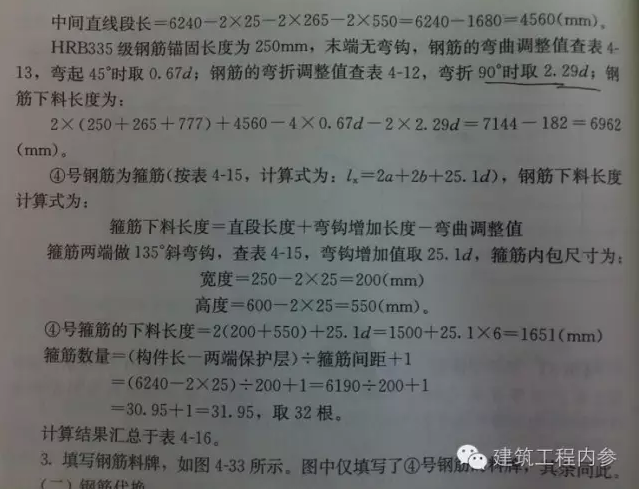

端部平直段=(240+50-25)=265mm斜段=(500-2*25)*1.414=636mm中间直段长度=6000+2*120-2*25-2*265-2*500=4660mm下料长度=4660+2*636+2*265+2*200-4*0.67*20-2*2.29*20=6717mm

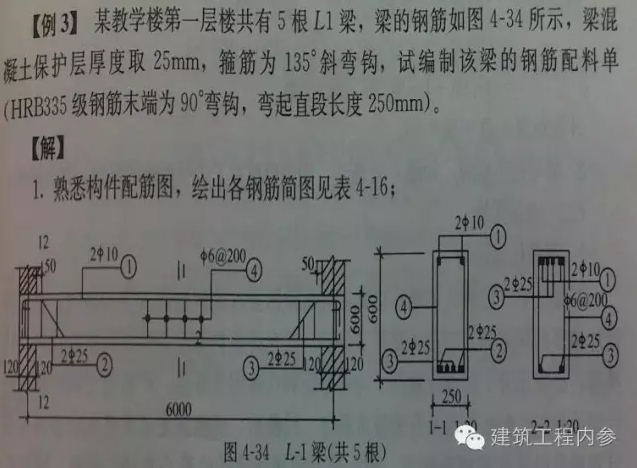

高度=500-25*2=450mm宽度=200-25*2=150mm下料长度=(450+150)*2+25.1*6=1351mm
